ИНЖЕНЕРНЫЕ СИСТЕМЫ ЗАГОРОДНОЙ УСАДЬБЫ

 С инженерной точки зрения загородная усадьба является достаточно сложным объектом, поскольку должна быть обеспечена набором надежных и качественных систем обеспечивающих нормальные условия для жизни проживающих там людей. К этим системам относятся:
 - источник тепла и горячей воды;
 - система отопления;
 - система вентиляции;
 - система кондиционирования;
 - система водоснабжения и канализации;
 - система электроснабжения, заземление и молниезащита;
 - система бесперебойного электропитания и стабилизации напряжения;
 - система внутреннего и наружного освещения;
 - система аварийной, охранной сигнализации и видеонаблюдения;
 - системы автоматики управления инженерными системами (климат, свет и т.д.);
 - телевидение, озвучивание помещений, домашний кинотеатр;
 - система полива растений на участке;
 - система антиоблединения дорожек и сливных рынв;
 - система ливнеприемников и дренажа.
 - центральный пылесос.
 При строительстве необходимо уже на начальном этапе, при разработке генплана, архитектурных чертежей, дизайна помещений четко знать какого типа инженерные системы будут использованы в здании и на участке.
 Неправильной является практика, при которой инженерные системы разрабатываются уже после отделки и окончательной планировки участка. Такой подход является причиной существенного увеличения стоимости и сроков строительства а также приводит к тому, что качество выполнения инженерных систем резко снижается.
 Мы рекомендуем использовать комплексный подход, при котором сразу разрабатываются проекты всех инженерных систем, обеспечивая полную увязку их между собою и согласование инженерных систем с архитектурой и дизайном. Также, при разработке проекта следует учитывать все требования по обеспечению ремонтопригодности и удобства технического обслуживания в процессе эксплуатации. Рекомендуется весь процесс от разработки проекта до пусконаладки и сервисного обслуживания сосредоточить в одних руках. Как показала практика, только такой подход делает возможным построение грамотных, надежных и ремонтопригодных инженерных систем.

ИСТОЧНИК ТЕПЛА И ГОРЯЧЕЙ ВОДЫ

Для обеспечения теплом существует много различных вариантов, например:
 1.Атмосферный газовый котел со встроенным или отдельно стоящим бойлером подогрева горячей воды (ГВС);
 2.Атмосферный газовый котлел и отдельно стоящий газовый накопительный бойлер горячей воды;
 3.Турбированный газовый котел со встроенными или отдельно стоящим бойлером горячей воды.
 4.Конденсационный газовый котел со встроенными или отдельно стоящим бойлером горячей воды.
 5.Грунтовые или низкотемпературные воздушные тепловые насосы.
 6.Твердотопливные котлы (дрова, уголь, пелетты).
 Из производителей газовых котлов здесь можно выделить продукцию немецких компаний Viessmann, Buderus, Vaillant и итальянских – Ferroli, Baxi (газовый накопительный бойлер). Следует учесть, что для коттеджа не рекомендуется применение проточных водонагревателей ГВС, которыми комплектуются недорогие двухконтурные котлы. Использование таких систем приводит к тому, что невозможно получить горячую воду равномерной температуры на нескольких точках разбора, и каждый раз, открывая кран горячей воды нужно долго ждать ее появления. Этих недостатков лишены системы с накопительным бойлером горячей воды.

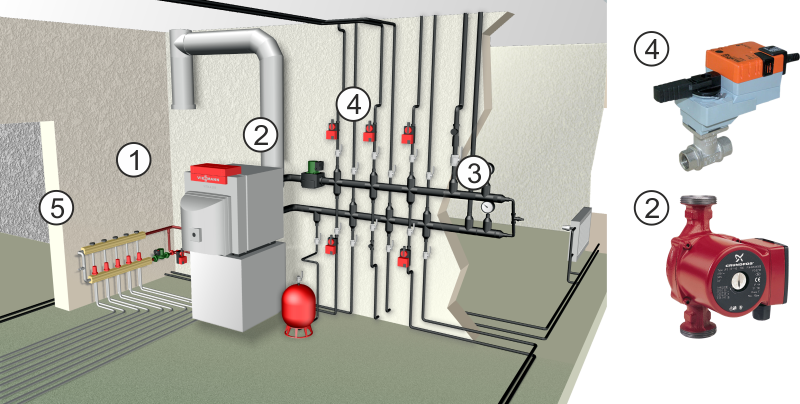

 Ниже на схеме представлена примерная схема устройства типовой топочной загородного коттеджа.

Для движения жидкости от котла (1) по системе отопления используются циркуляционные насосы (2). Циркуляционный насос нагнетает нагретую воду в распределительную гребенку (3) откуда по трубопроводам она поступает к радиаторам и/или калориферам. При использовании автоматики регулирования микроклимата для изменения количества теплоносителя, поступающего к радиаторам, применяются регулирующие вентили (4). Регулирование и распределение теплоносителя в теплых полах производится с помощью смесительных устройств с гребенками (5).

СИСТЕМА ОТОПЛЕНИЯ

Для отопления в жилых помещениях, как правило, используются три следующих основных типа систем:
 1. Радиаторное отопление;
 2. Теплые полы;
 3. Воздушное отопление

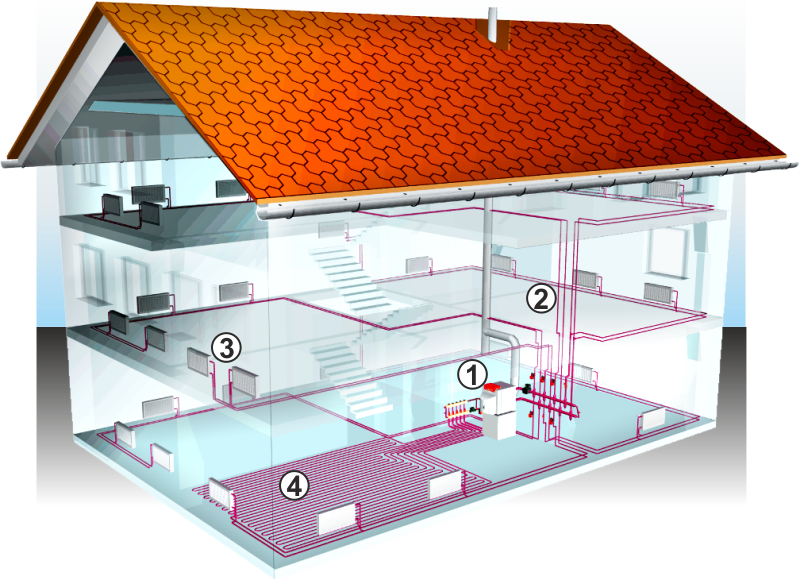

В радиаторной системе отопления нагретая вода от источника тепла (индивидуального котла) (1) по системе трубопроводов (2) подается в радиаторы (3) и/или в теплые полы (4). В зависимости от способа циркуляции воды системы отопления бывают с естественной или принудительной циркуляцией.
В системе с естественной циркуляцией циркуляция воды обеспечивается за счет разности удельного веса горячей и холодной воды. Такие системы отопления имеют ограниченный радиус действия из-за небольшого циркуляционного давления и требуют больше времени на запуск в работу. Также, для получения максимального КПД этой системы, приходится использовать трубы большого диаметра. Основным преимуществом этих систем отопления является независимость от электроснабжения.

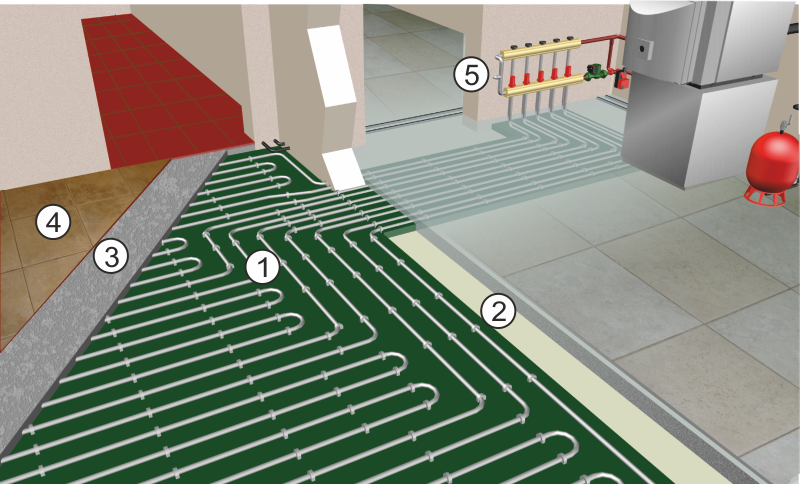

 Наиболее комфортное отопление это отопление с помощью теплого пола. Теплые полы бывают водяные и электрические. Для водяного теплого пола пластиковые или металлопластиковые трубопроводы (1) (см.рисунок внизу) укладываются на теплоизоляцию (2). После укладки и испытания трубы заливаются стяжкой (3), на которую укладывается плитка (4) или другое покрытие. Для регулирования температуры в теплых полах применяются специальные смесительные узлы с автоматическим регулированием (5).

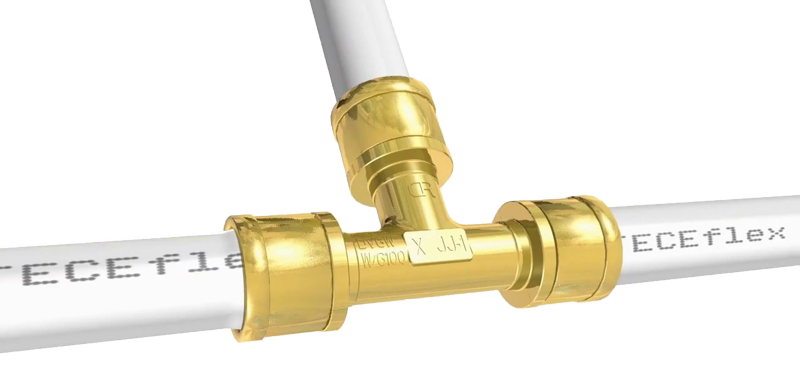

Для разводки системы отопления рекомендуется использовать металлопластиковые трубы, например TECEFlex РЕ-Хс-AL-РЕ (Германия). Благодаря тому что способ производства TECEFlex основан на использовании внутренней трубы из полиэтилена PE-Xc, полимерные трубы TECEflex отличаются особенной термостойкостью. Долгий срок службы гарантируется даже при высокой температуре. Белые металлополимерные трубы хорошо выглядят и на поверхности, и в магистральной разводке. Обрезки и остатки можно использовать в других системах, например, в трубопроводах питьевой воды.

Настенные радиаторы – стальные штампованные конвектора или литые алюминиевые. Внешний вид настенных радиаторов на рисунке внизу.

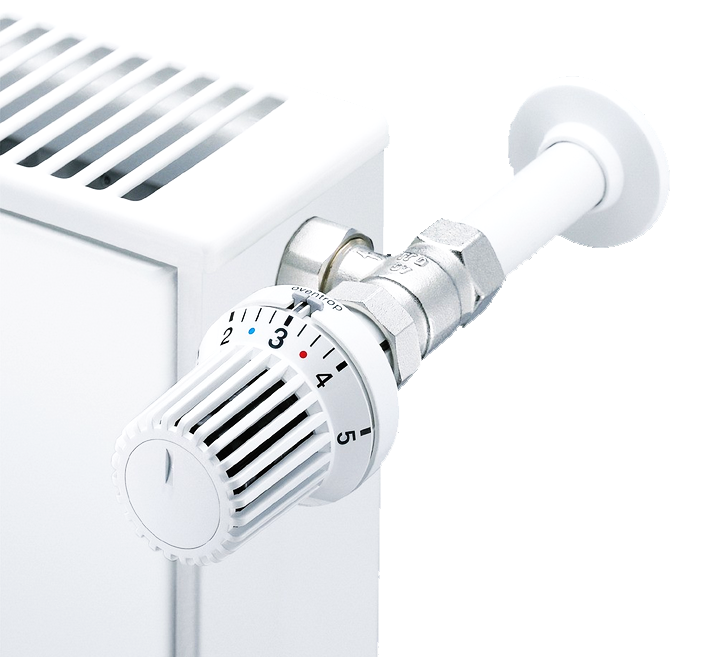

На каждый радиатор рекомендуется устанавливать термостатический вентиль и отключающую арматуру. Это позволит управлять отоплением в помещении, что существенно снижает расход тепловой энергии и облегчит обслуживание и эксплуатацию.

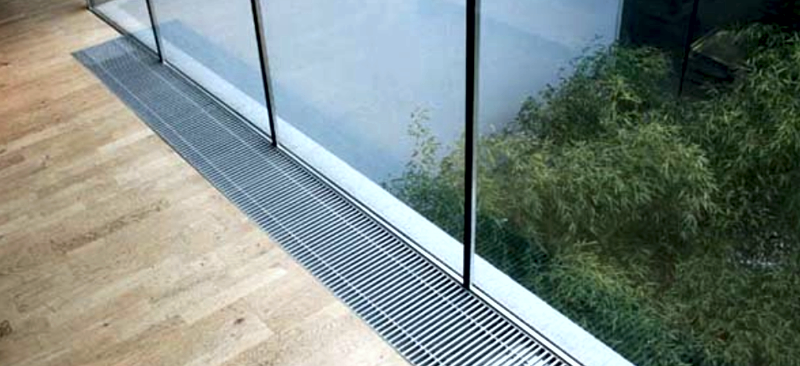

Под окнами и дверями могут быть установлены встраиваемые конвектора, например чешские MINIB. Эти модели отличает высокая производительность и увеличенная теплоотдача, благодаря оптимальному расположению нагревательного сердечника от уровня пола. Конструкция обеспечивает ускоренную конвекцию воздуха, что позволяет отсекать потоки холода, движущиеся от окон и дверей. Внешний вид радиаторов показан на фото внизу.

ON-LINE калькулятор для расчета стоимости системы отопления

СИСТЕМА КОНДИЦИОНИРОВАНИЯ

Для получения качественного микроклимата в помещениях коттеджа кроме радиаторного отопления рекомендуется устанавливать системы вентиляции, воздушного отопления и кондиционирования. Эти системы обеспечит подачу свежего воздуха, его циркуляцию, дополнительное отопление, а также охлаждение летом. Такая система может быть построена на разном оборудовании. Вот два типовых варианта:

Вариант 1. Мини центральная система кондиционирования, совмещенная с системой вентиляции и подогрева воздуха на инверторных канальных кондиционерах.

Подходит для небольших домов с двумя-тремя кондиционируемыми помещениями.

В такой системе присутствует один или несколько наружных (1) и внутренних блоков (2) (см.рисунок внизу). В наружном блоке находится компрессор и теплообменник с вентилятором. Во внутреннем блоке находится фильтр, теплообменник и вентилятор. Теплоносителем является фреон. Внутренние блоки могут располагаться в чердачном пространстве, в подвале или гараже. Через адаптеры и магистральные воздуховоды, внутренние блоки ссоединяются с системой воздуховодов внутри помещений.


Здесь приняты следующие обозначения:
 1-наружный блок системы;
 2-внутренние канальные блоки;
 3-приточные установки для подачи свежего воздуха;
 4-приточные и рециркуляционные решетки.

Кондиционированный воздух распределяется в помещениях посредством приточных решеток и/или потолочных диффузоров, что гарантирует распределение воздуха без сквозняков во всех зонах. Приточные воздуховоды должны иметь теплоизоляцию из материала с влагонепроницаемым покрытием. Для реализации функции воздушного отопления может использоваться тепловой насос кондиционера и/или дополнительно устанавливаемый водяной калорифер, который обеспечивается теплом от газового котла. Водяной калорифер может использоваться при низких температурах наружного воздуха, когда эффективность использования теплового насоса кондиционера снижается.

Целесообразным является оснащение кондиционера смесительной секцией для подачи свежего воздуха. Это гарантирует хорошую вентиляцию и в межзсезонье обеспечит функцию охлаждения наружным воздухом (Natural Cooling). В самом простом варианте воздух от кондиционера распределяется равномерно по всем помещениям, что может приводить к неравномерному распределению температуры. Для получения возможности поддержания равномерного охлаждения или нагрева разных помещений систему кондиционирования желательно дооснастить автоматикой зонального регулирования микроклимата.

Используемые в системе кондиционеры как правило поставляются в исполнении тепло-холод, т.е. могут обеспечивать как охлаждение летом, так и подогрев воздуха (отопление) зимой и в межсезонье. Наружные блоки этих кондиционеров сохраняют работоспособность в режиме отопления при наружных температурах до -20 °С. Не рекомендуется использовать кондиционеры для отопления при температурах наружного воздуха ниже -10 °С. Эффективность кондиционеров при низкой наружной температуре не высокая. Также мешают повышенный шум и лед, который образуется на теплообменнике наружного блока.

Вариант 2. Мини VRV система кондиционирования.

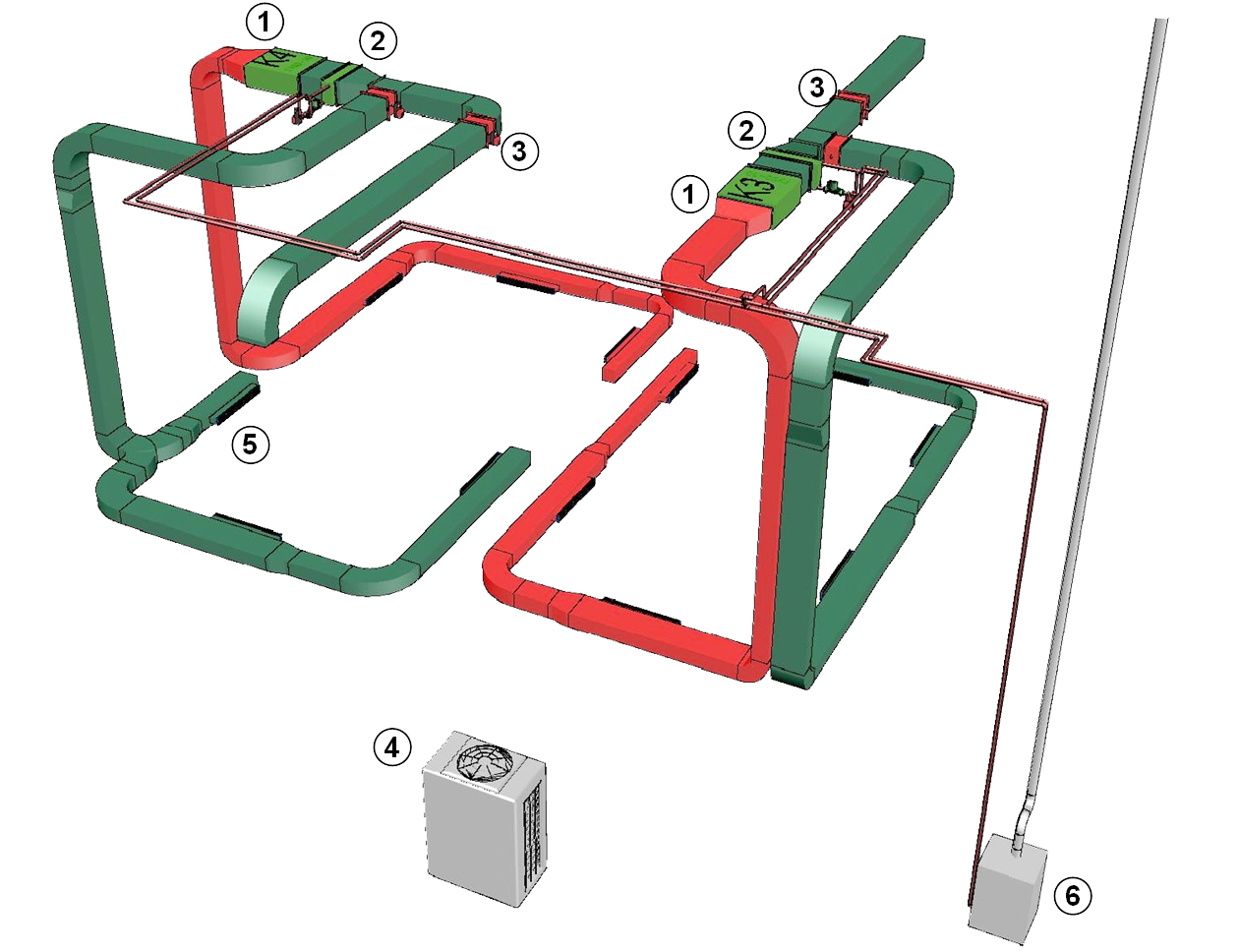

В такой системе используется один наружный (4) и много внутренних блоков (1). Рекомендуется для коттеджей с большим количеством помещений с кондиционированием.

В этой системе имеется возможность установить по одному внутреннему (1) блоку на каждое помещение. Это позволит гибче регулировать микроклимат по помещениям и отключать кондиционирование там где оно не требуется. Кондиционеры VRV работают эффективнее и тише. Такое повышение эффективности и снижение шума стало возможным за счет использования инверторного (плавного) управления компрессором наружного блока и другими технологиями VRV.

Для реализации функции воздушного отопления может использоваться тепловой насос кондиционера и/или дополнительно устанавливаемый на каждый внутренний блок водяной калорифер (2), который обеспечивается теплом от газового котла (6). Водяной калорифер (2) может использоваться при низких температурах наружного воздуха, когда эффективность использования теплового насоса кондиционера снижается. Смесительная секция (3) позволит обеспечить помещения коттеджа значительным количеством свежего воздуха, что гарантирует хорошую вентиляцию и в межзсезонье обеспечит функцию охлаждения наружным воздухом (Natural Cooling).

Более подробно о системах кондиционирования можно почитать здесь .

ON-LINE калькулятор для расчета стоимости системы кондиционирования

СИСТЕМА ВЕНТИЛЯЦИИ

Вентиляция - удаление воздуха из помещения и замена его свежим, при необходимости отфильтрованным, нагретым или охлажденным, воздухом. Пра-вильно организованная вентиляция дома позволяет создать комфортные условия для проживания, снабжает кислородом, что оказывает благотворное влияние на здоровье и самочувствие человека, сохраняет от разрушения строительные конструкции здания, оборудование и мебель.

Для обеспечения качественной вентиляции дома следует решать этот вопрос на этапе разработки проекта, до начала строительства. При монтаже вентиляции в уже готовом доме неизбежно возникнут сложности с прокладкой воздуховодов, установкой диффузоров, анемостатов, вентиляционных решеток и др.

В старых постройках вентиляция обеспечивалась инфильтрацией свежего воздуха в помещения через неплотности строительных конструкций, дверей и окон. Современные металлопластиковые окна и двери щелей не имеют, поэтому доступ свежего воздуха в помещение ограничен. Кроме того, в строительстве используется большое количество разнообразных строительных материалов, выделяющих в воздух токсичные вещества. Все это накапливается в герметично закрытых помещениях и удалить его может только правильно организованная вентиляция. С другой стороны, избыточная вентиляция обязательно приведет к увеличению расходов тепла, что в целом увеличит в несколько раз расходы на отопление.

Стандартная система вентиляции состоит из приточной вентиляции (1), подающей свежий воздух, и вытяжной вентиляции (2), удаляющей загрязненный воздух из помещений.

Приточная и вытяжная вентиляция может быть естественной или принудительной. В принудительной системе вентиляции подача и удаление воздуха обеспечивается вентиляторами.

Зачастую здания оборудуются только вытяжной системой вентиляции. В этом случае приток свежего воздуха происходит через неплотности строительных конструкций. Главный недостаток этого способа заключается в возникновении сквозняков, невозможности очистки, подогрева или охлаждения поступающего свежего воздуха.

При выборе системы вентиляции здания или конкретного помещения необходимо ориентироваться на ряд факторов:
 - количество (объем) свежего воздуха, подаваемого в помещение взамен использованного, должен соответствовать существующим нормам вентиляции. Это примерно от 40 до 60 куб.м в час на человека;
 - воздушные потоки должны проходить таким образом, чтобы обеспечивать максимально комфортные условия для проживающих (отсутствие сквозняков, нераспространение запахов из кухни, санузлов, помещений для курящих и т.д.)
 Правильно спроектированная система приточно-вытяжной вентиляции обеспечивает:
 - поступление в помещения оптимального количества свежего воздуха;
 - удаление использованного воздуха из помещений;
 - постоянное, а не эпизодическое, обновление воздуха в помещениях;
 - отсутствие сквозняков;
 - существенное уменьшение уровня шума, количества пыли, насекомых и пр., проникающих в помещение через открытые окна;
 - возможность организации помещений для курящих и некурящих и многое другое.
 Не стоит забывать, что большинство бытовых кондиционеров осуществляют только циркуляцию и охлаждение внутреннего воздуха, не замещая его свежим, таким образом, вопрос вентиляции опять же остается нерешенным. В то же время, вентиляция сама по себе не обеспечивает стабильности таких параметров воздушной среды как влажность воздуха, температура и т.д. Вентиляция и кондиционирование – взаимно дополняющие друг друга понятия, но не синонимы.

Подробнее о системах вентиляции можно почитать здесь.


СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ, ЭЛЕКТРООБОРУДОВАНИЯ И ОСВЕЩЕНИЯ

Распределение электроэнергии по дому освуществляется с помощью системы кабельной разводки. Мы рекомендуем использовать лучевую схему разводки для подключения розеток, выключателей и осветительных приборов. В отличие от классической разводки с применением коммутационных коробок, лучевая схема дает следующие преимущества:
Преимущества:
 • позволяет использовать все многообразие возможностей управления системами освещения, включая дистанционное управление и управление с мобильных телефонов.
 • легко изменяется назначение, логика управления и типы электротехнических приборов;
 • выключатели могут быть механическими, электронными, сенсорными, беспроводными.
 • светильники могут быть классическими с лампами накаливания, галогеновые светильники, LED-светильники, LED-ленты и панели. Также, в этой схеме светильники могут быть диммируемыми (с изменяемой яркостью) а LED-ленты многоцветными.

На схеме ниже, показан рекомендуемый, лучевой вариант подключения розеток.
Розетка стиральной машины и розетка для подключения фена или электробритвы а также подсветка зеркал в ванной и с/у могут быть подключены через один кабель к отдельному защитому автомату, поскольку в данном случае подключение двух потребителей на один защитный автомат допустимо. Остальные же розетки подключаются отдельными кабелями.

Схема подключения электрических розеток

При монтаже розеток в доме, кроме правильной схемы подключения важно также подобрать номиналы защитных автоматов, трассу, тип и сечение соеденительных кабелей (проводов).

МЕХАНИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ.
Самый распространенный и простой вид выключателей. Имеет два положения: включено и выключено. Коммутация напряжения осуществляется контактами в самом выключателе. Недостатком такого выключателя является невозможность параллельного управления светильником или лампой с нескольких мест или удаленно. Также, следует учитывать, что выключатель не сможет коммутировать светильники большой мощности. Проблемы могут возникнуть и при включении светодиодных LED светильников с большим пусковым током.
Кнопка выключателя кликабельна - можете кликнуть на нее мышкой.


МЕХАНИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ С ИМПУЛЬСНЫМИ РЕЛЕ.
Современный способ управления освещением. Выключатель управляет импульсным реле, которое в свою очередь коммутирует светильник. Импульсное реле имеет два устойчивых состояния: включено и выключено. Переключение состояний происходит при кратковременном замыкании управляющего контакта, например, через механический выключатель. Преимуществом есть то, что данная схема позволяет управлять светильником с неограниченного количества выключателей. Если в комнате есть больше чем две точки, с которых нужно управлять светом, например, гостинная с выходом в столовую и на террасу, то импульсное реле позволит вам реализовать удобное управление. Кроме этого, импульстные реле имеют возможность подачи команды "ВЫКЛЮЧИТЬ ВСЕ" и "ВКЛЮЧИТЬ ВСЕ". Это очень удобно, если в вашем помещении установлено много групп света или для выключения всего света в доме, когда вы уходите. Также, импульсное реле позволяет коммутировать светильники большой мощности и светодиодные LED светильники с большим пусковым током.
Кнопка выключателя кликабельна - можете кликнуть на нее мышкой.



SMART ВЫКЛЮЧАТЕЛИ
Развитие беспроводных технологий привело к появлению доступных по цене выключателей, реле и диммеров, которые могут управляться дистанционно через смартфон, планшет или компьютер. Сейчас в продаже чаще всего встречаются выключатели, управляемые по беспроводным протоколам Zigbee, Wi-Fi, ZWave, RF.
Такой выключатель, будучи установленным взамен обычного механического выключателя, кроме стандартной функции управления светильником даёт возможность дистанционного управления со смартфона.
Ниже приводится стандартная схема управления тремя группами света с Zigbee Smart выключателя.

схема подключения Zigbe Smart выключателя

Этот выключатель устанавливается в замен обычного механического выключателя. Одно нажатие на кнопку такого выключателя включает свет, второе нажатие - выключает. Для дистанционного управления через смартфон, недалеко от выключателя должен быть установлен ZIGBEE HUB, который подключается в Интернет. На смартфон устанавливается специальная программа, которая передаёт через Интернет на облачный сервер команды со смартфона. С облачного сервера команды поступают на ZIGBEE HUB который по ZIGBEE протоколу передаёт команды выключателю. В такой схеме, кроме выключателей могут использоваться и другие беспроводные устройства - розетки, датчики движения, температуры, влажности, приводы штор, ролет и т.д.
Главным недостатком такой схемы является необходимость подключения к интернету. Если интернета не будет, дистанционное управление работать не будет.
Вторым недостатком есть то, что в единой сети может работать только оборудование одного производителя. Учитывая то факт, что пока ещё ни один из производителей не предлагает полный набор всех видов оборудования, это серьёзно ограничивает применение таких технологий. Например, сегодня очень сложно найти приемлемый по цене набор от одного производителя, который будет включать в себя настенные термостаты, термоголовки для радиаторов, контроллер управления отоплением и вентиляцией, выключатели освещения и диммера для светодиодных светильников. А такой набор сейчас является минимально необходимым для управления квартирой или офисом.

Для решения этой проблемы мы предлагаем беспроводное управление без подключения к облачному серверу и с возможностью объединения оборудования разных производителей в одну сеть. Это снимает основные ограничения для создания недорогой автоматики управления квартирой, офисом, коттеджем. Наш вариант пригоден к установке как в процессе строительства и ремонта нового объекта так и для реконструкции существующих систем освещения, отопления, вентиляции и кондиционирования.

схема подключения Zigbe Smart выключателя



АВТОМАТИКА УПРАВЛЕНИЯ ИНЖЕНЕРНЫМИ СИСТЕМАМИ КОТТЕДЖА

С инженерной точки зрения, коттедж является достаточно сложным объектом, поскольку должен иметь набор надежных и качественных инженерных систем, обеспечивающих нормальные условия для жизни проживающих там людей. К этим системам относятся:
 • топочная, котельная, тепловые насосы, гелиосистемы (источник тепла и горячей воды);
 • отопление – радиаторы, теплые полы (стены, потолки), воздушное отопление;
 • приточно-вытяжная вентиляция и очистка воздуха;
 • кондиционирование, осушение, увлажнение воздуха;
 • водоснабжение и система очистки воды;
 • канализация и септики;
 • электроснабжение, заземление и молниезащита;
 • генераторы, устройства бесперебойного электропитания и стабилизации напряжения;
 • внутреннее и наружное освещение;
 • пожаро-охранная сигнализация и видеонаблюдение;
 • автоматика управления инженерными системами (климат, свет и т.д.);
 • телевидение, озвучивание помещений, домашний кинотеатр;
 • полив растений на участке;
 • антиоблединение дорожек и сливных рынв;
 • ливнеприемники и дренаж на участке;
 • центральный пылесос.

Все эти системы требуют управления и контроля. Как правило, каждая из таких систем имеет локальную автоматику, которая обеспечивает ее независимое функционирование. Например, контроллер отопительного газового котла обеспечит поддержание температуры подачи в зависимости от наружной температуры.

К сожалению, даже самые современное оборудование, применяемое в инженерных системах коттеджей, не предусматривает работу как составной части единой системы. Например, тот же контроллер отопительного газового котла не сможет адекватно отреагировать на изменение режима использования помещений (все уехали на работу или собрались гости) и при резких изменениях погоды (сильный ветер или пригрело солнышко) – он не способен изменить соотношение распределения тепловой мощности между радиаторной системой и системой теплых полов. В результате, в помещении зимой может быть жарко или теплый пол будет холодным, а радиаторы – горячими.

Эта же проблема касается также взаимосвязи при работе системы вентиляции, кондиционирования и отопления. Например, летним вечером, когда появляется прохлада, центральная автоматика может отключить генерацию холода в наружном компрессорно-конденсаторном блоке и охлаждать помещения наружным воздухом, а утром заблаговременно включить кондиционирование не дожидаясь пока помещения перегреются.

Правильно спроектированная система автоматики обеспечивает:
 • взаимное согласование работы основных климатических систем: отопления, вентиляции, увлажнения воздуха и кондиционирования;
 • существенное повышение комфорта проживания;
 • снижение расходов электроэнергии и тепла;
 • повышение ресурса работы оборудования;
 • упрощение обслуживания инженерных систем;
 • позволяет диагностировать и предупреждать возможные аварии до их возникновения.

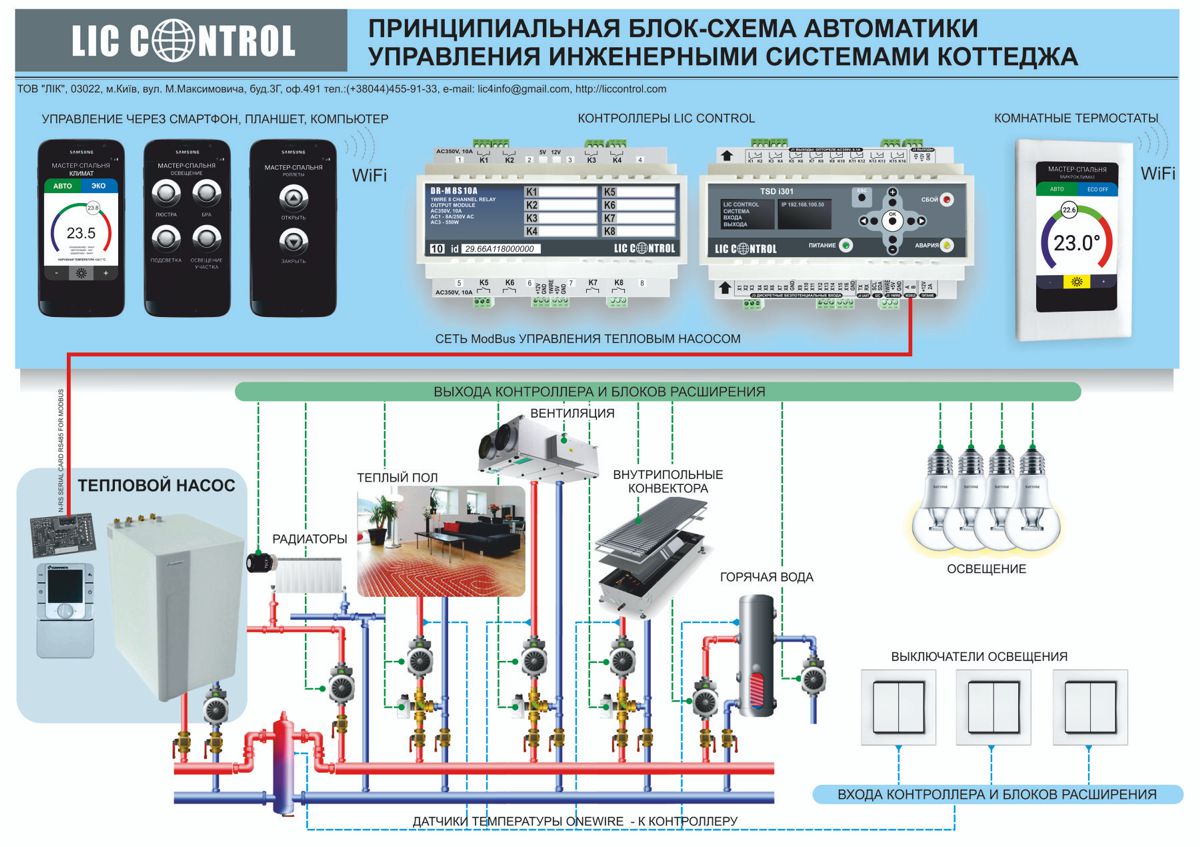

Ниже приведена принципиальная схема автоматики управления системами отопления, вентиляции и освещения коттеджа на оборудовании LicControl

Подробнее о способах автоматизации коттеджа можно почитать здесь.

Подробнее о способах автоматизации управления освещением можно почитать здесь.

Автоматизация управления системой отопления кратко описана здесь.

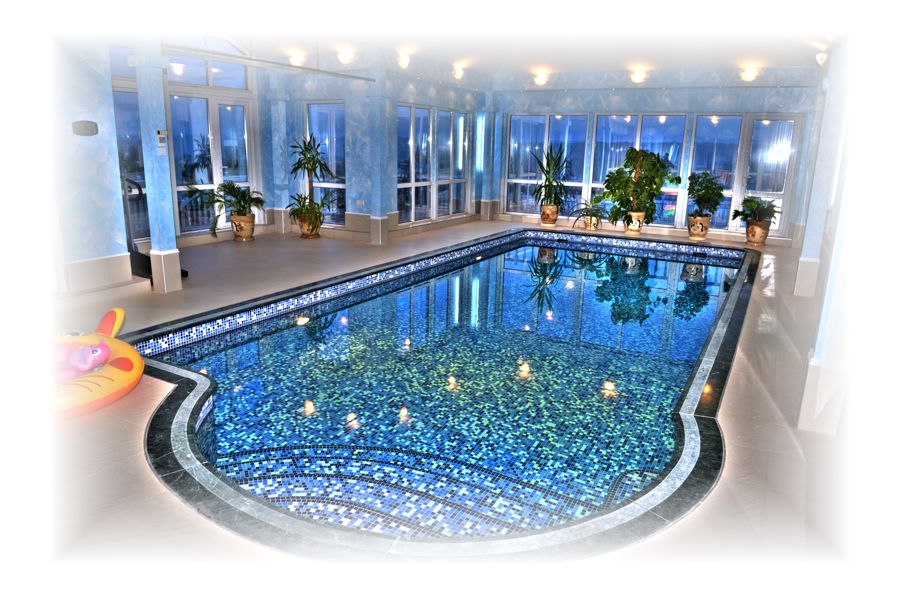

БАССЕЙНЫ

Проектирование и строительство бассейна требуют серьезного комплексного подхода на всех стадиях процесса. Бассейн – это серьезный инженерный проект, от правильности которого зависит безопасность в использовании, долговечность, стоимость строительства и стоимость в эксплуатации. Строительство и последующая эксплуатация бассейна тесно взаимосвязаны, поэтому допущенные ошибки или экономия на материалах и оборудовании на стадии строительства приводит к многократному увеличению стоимости содержания в дальнейшем, а также к увеличению времени необходимого для ухода за бассейном.
Повышенное количество влаги в помещении предполагает использование специальных материалов и строительных смесей, специальные расчеты помогут избежать конденсации влаги в здании бассейна. Для помещения бассейна в обязательном порядке необходима особая система вентиляции, кондициониро-вания и обогрева для поддержания заданных параметров микроклимата, а также для предотвращения появления конденсата, потеков, испарины на окнах и стенах и прочих неприятных моментов, связанных с повышенной влажностью.

Строительство чаши бассейна требует использования особых строительных материалов, соблюдения технологии и организации производства отделочных работ, правильную гидро-, а так же теплоизоляцию.
 На этапе проектирования с учетом пожеланий заказчика предусматриваются:
 • Декоративная отделка бассейна плиткой либо мозаикой.
 • Установка систем противотока, гидромассажа, водопадов и т.д.
 • Установка донного пылесоса и других элементов.

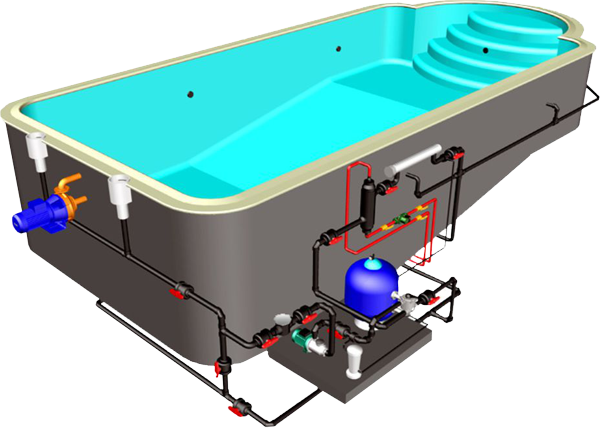

 Подвальное помещение либо помещение под бассейном. Это, как правило, место, где находится основная часть оборудования бассейна. Правильный подбор оборудования, его рациональное размещение сделают эксплуатацию бассейна более экономичной и безопасной, а обслуживание оборудования более легким и доступным.

В скиммерном бассейне вода забирается через специальные устройства, скиммеры – квадратные окна в стенках бассейна, далее по схеме: насос – фильтр – водонагреватель, через форсунки возвращается в бассейн. Для обеззараживания воды могут применяться различные системы, например медно-серебрянный ионизатор, ультрафиолетовая лампа и дозатор хлора. Для получения обеззараживания наивысшего класса применяются системы озонирования.



Для решения проблемы вентиляции и осушения воздуха бассейна обязательно необходима система приточно-вытяжной вентиляции и осушения воздуха. Функцию осушения воздуха в бассейне может выполнять как сама система приточно-вытяжной вентиляции так и отдельный осушитель. Система вентиляции с использованием осушителя, кроме собственно осушителя включает в себя приточную установку, вытяжной вентилятор, рекуператор (опция) и систему автоматики.

В данной системе возможны следующие режимы работы:
 - вентиляция с подмесом наружного воздуха. Применяется с целью экономии энергии в межсезонье. При этом без затрат электроэнергии на привод осушителя, обеспечивается поддержание требуемой влажности и температуры в помещении бассейна;
 - 100% рециркуляция с осушением. Применяется при высокой или низкой наружной температуре, зимой или летом.
 - частичная рециркуляция с осушением. Применяется при промежуточных значениях наружной температуры.

Регулирование приточной установки и осушителем следует осуществлять с помощью автоматики. Кроме осушения и вентиляции приточная установка и осушитель обеспечивает отопление помещения бассейна и рекуперацию тепла полученного при конденсации влаги в осушителе.

При постройке бассейна особое внимание следует уделить вопросу теплоизоляции здания. С точки зрения экономии энергетических ресурсов поддержание низкой влажности воздуха в бассейне является нецелесообразным. Поэтому, стандартно воздух в бассейне имеет 60% влажности при температуре не воздуха ниже +28°С. Температура воды при этом должна быть минимум на 2 градуса ниже темпепературы воды, 26°С. Наличие влаги в воздухе являюется причиной образования конденсата на холодных поверхностях. Особенно сильно конденсация проявляется в местах наличия т.н. «мостиков холода». «Мостики холода» чаще всего возникают в конструкции крыши, на окнах и дверях. При недостаточной термоизолирующей способности стен, на них тоже может образовываться конденсат.

На рисунке внизу показаны типичные ошибки, допускаемые при строительстве, которые приводят к появлению мостиков холода (стрелками указано направление проникновения холода):
 1.Неизолированный мауэрлат, который опирается на неизолированную часть стены
 или на не изолированный бетонный пояс;
 2.Неизолированные стропила, выходящие наружу;
 3.Неизолированная обрешетка крыши.

Мостики холода в ограждающих конструкциях, крыше

Наличие неплотностей в крыше или стенах зимой приводит к появлению сосулек или ледяных наростов при конденсации влаги из проникающего изнутри влажного воздуха. Фото вверху справа.

Ограждающие конструкции бассейна (окна, двери, стены, потолок, пол), не должны допускать возникновения точки росы при влажности воздуха внутри бассейна 60% и температуре +28°С.
 Подробнее о системах вентиляции для бассейнов можно почитать здесь.
 Подробнее о гидроизоляции чаши бассейна из бетона можно почитать здесь.

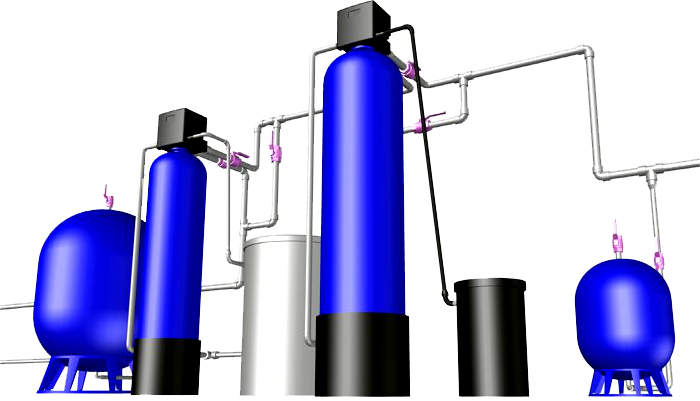

СИСТЕМА ВОДООЧИСТКИ

Вода, используемая в доме обязательно должна проходить очистку.
Как правило, очистка воды осуществляется в несколько этапов. Первый этап это механическая очистка от грязи и песка. Второй этап включает в себя удаление железа и марганца путем окисления с последующим осаждением окислений в мультимедийных фильтрах. Третий этап это умягчение воды в фильтре - умягчителе. Финишным этапом очистки является сорбционная очистка воды в угольном фильтре. Для очистки воды, используемой для приготовления пищи рекомендуется использование осмотических фильтров.

СИСТЕМА КАНАЛИЗАЦИИ

Для очистки сточных вод из системы канализации дома рекомендуется использовать системы биологической очистки. Их еще называют био-септики. Эти установки предназначены для глубокой (95%) очистки бытовых сточных вод. Они отвечают современным требованиям экологии и культуры, и в скором времени заменят канализационные отстойники и выгребные ямы, заметно снизив затраты по очистке стоков. Параметры очищенной воды на выходе установки позволяют использовать ее для полива, сброса в дренаж, дождевой коллектор, водоемы.

Био септики представляют собой тип интегрированных биологических реакторов, которые работают по принципу активации с очень низким содержанием осадка на выходе установки. Как правило, эти установки не требуют обязательного наличия емкости для предварительного отстоя и соединения с отстойником. Аэрациию обеспечивает небольшой компрессор с минимальным потреблением электроэнергии. Оборудование био-септика можно разместить на уровне земли, под землей или в отдельном помещении дома.

Конструкция представляет собой цилиндрический вертикальный или горизонтальный пластиковый либо бетонный корпус, в котором расположено технологическое оборудование. Высокие показатели качества очищенной воды на выходе установки позволяют использовать её как источник воды для технических нужд, для полива газонов, садов, парков, дорог, тушения пожаров. Обработанная вода может быть сброшена в дождевой коллектор, канализацию для дождевой воды или дренажную трубу, а так же (по согласованию) в водоемы. Чаще всего используют дренажные поля фильтрации.

ТЕЛЕВИДЕНИЕ, ОЗВУЧИВАНИЕ ПОМЕЩЕНИЙ, ДОМАШНИЙ КИНОТЕАТР

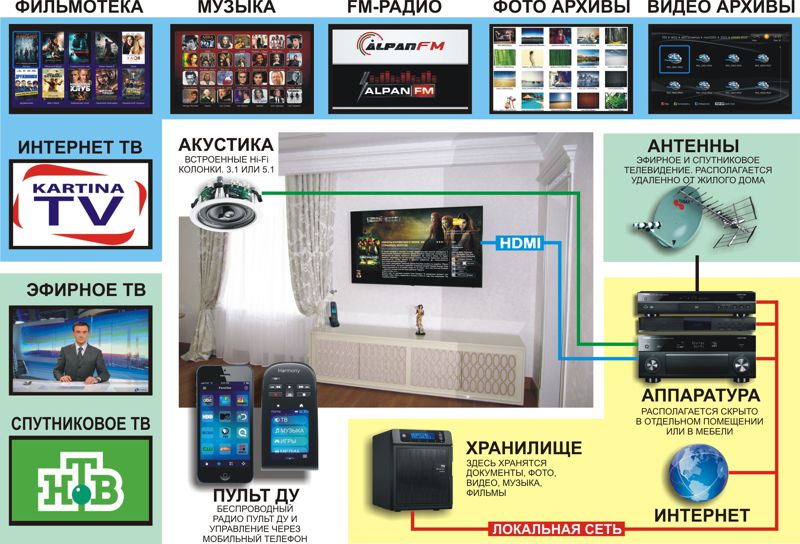

Ниже приведена концептуальная схема системы телевидения, озвучивания помещений коттеджа.

Подробнее о домашних кинотеатрах можно почитать здесь.
