ТЕПЛОВЫЕ НАСОСЫ

Тепловой насос имеет в своем составе все те же составляющие, что и обычный бытовой холодильник – компрессор, конденсатор и испаритель. Задачей теплового насоса является перемещение тепла из одной среды в другую. Например, получение тепла для отопления дома за счет охлаждения окружающей среды - грунтов, грунтовых вод, наружного воздуха или воды в реках или других водоемах. В тепловом насосе электрическая энергия расходуется только на перемещение тепла из одной среды в другую. За счет этого достигается высокая эффективность. Большинство тепловых насосов на 1 кВт затраченной электроэнергии выдают от 3 до 8 кВт тепла или холода.

Самым простым и надежным способом является использование воздушных тепловых насосов для отопления за счет теплых полов и предварительного подогрева горячей воды в системе ГВС, например, теплового насоса фирмы ALTHERMA DAIKIN (Japan).

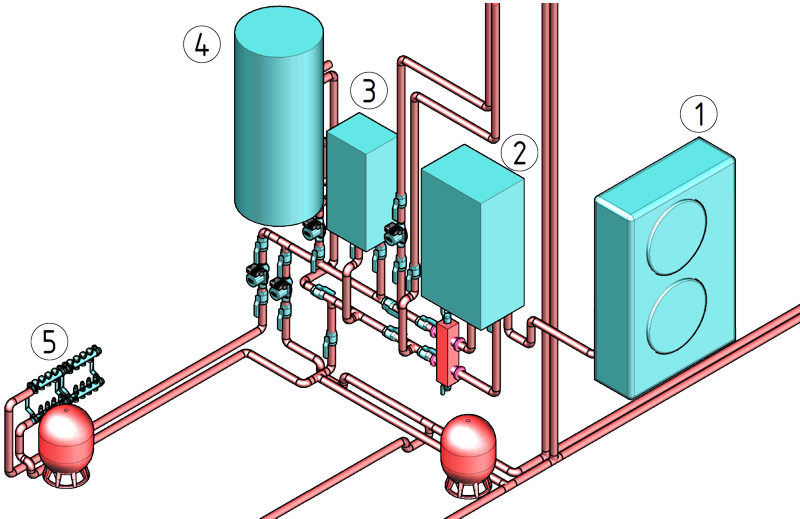

Принцип работы этого устройства следующий. Наружный блок (1) охлаждает наружный воздух. При этом образуется тепло, которое по фреоновым магистралям передается к внутреннему блоку (2), где нагревает воду. Эта вода поступает в систему циркуляции для нагрева ГВС (4) и отопления (5). В качестве резервного источника тепла используется электрический котел (3).

Преимуществом этой системы является простота установки и сравнительно невысокая стоимость. Недостатком является то, что эти устройства имеют ограничение по наружной температуре и создают шум при работе. Этих недостатков лишены тепловые насосы, использующие геотермально подземное тепло. Так, перекачивая воду из-под земли, получаем источник энергии, параметры которого не зависят от погоды. Ниже на рисунках показано принципиальное устройство теплового насоса, использующего грунтовые воды.

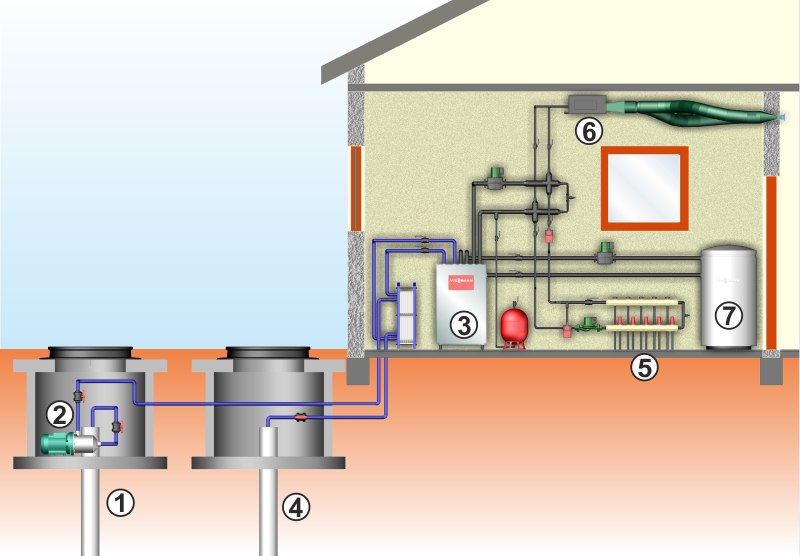

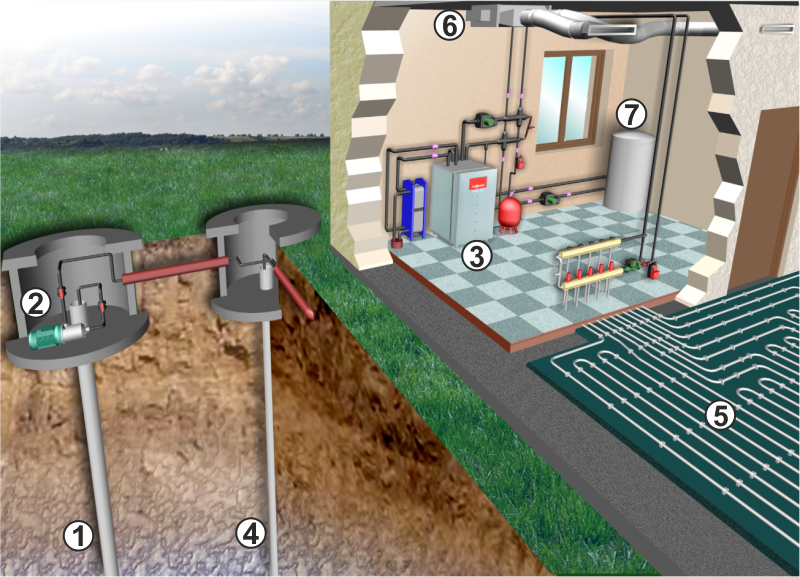

Вода из скважины (1) насосом (2) подается к тепловому насосу (3) после чего через скважину (4) возвращается под землю. В тепловом насосе (3) происходит охлаждение или нагрев воды, что в свою очередь приводит к выделению или поглощению тепла. Полученная тепловая энергия или холод через систему трубопроводов подается к потребителям - теплым полам (5), фенкойлам (6) или бойлер горячей воды (7).
